MoE (Mixture of Experts) 알아보기 1 - 원리와 구성 요소



MoE (Mixture of Experts) 알아보기 1 - 원리와 구성 요소





최근 대형 언어 모델(LLM) 구조를 살펴보다 보면 이런 모델 이름이 자주 보입니다:

Qwen-235B-A22B, DeepSeek-V2-MoE, Kimi-K2, SwitchTransformer …

겉보기엔 수백억~수조 개의 파라미터를 가진 엄청난 모델이지만,
실제로 추론 시에는 수십억 개 파라미터만 계산에 참여한다고 합니다.

“어떻게 이런 게 가능하지?”

답은 바로 MoE(Mixture of Experts) 구조에 있습니다.





기존에는 어땠는데 ?



기존 Transformer 구조에서 각 블록의 핵심은
Self-Attention → FeedForward Layer (즉, Fully Connected) 구조입니다.

하지만 MoE는 이 중 FeedForward(FN) 부분만 바꿉니다.

✅ FFN을 여러 개로 나눠서 “전문가(Expert)”로 구성하고,
✅ 입력 토큰마다 일부 전문가만 선택해 계산하는 방식이죠.

마치 병원에 수십 명의 전문의가 있지만,
환자 하나가 진료받을 땐 가장 적절한 2~3명의 의사만 참여하는 구조라고 보면 됩니다 :)

즉, Transformer 블록 구조를 다시 보면

[Self-Attention] → [FeedForward (FFN)] → [LayerNorm etc.]

이때 일반적으로 쓰는 FeedForward(FFN) 레이어는:

• Dense Layer 2개 (예: Linear → GELU → Linear)
• 전체 토큰에 대해 고정된 계산을 함
  (즉, 모든 입력이 같은 방식으로 처리됨)

기존:
FFN(x) = W2 · GELU(W1 · x)

MoE:
MoE(x) = Σ (gate_i(x) × Expert_i(x))  ← 여러 Expert 중 일부만 선택

• 각 Expert는 FFN과 동일한 구조를 가지지만
• 전체 중 일부만 활성화됨 (예: 64개 중 Top-2)
• 따라서 계산량은 확 줄고, 다양한 표현력이 생김

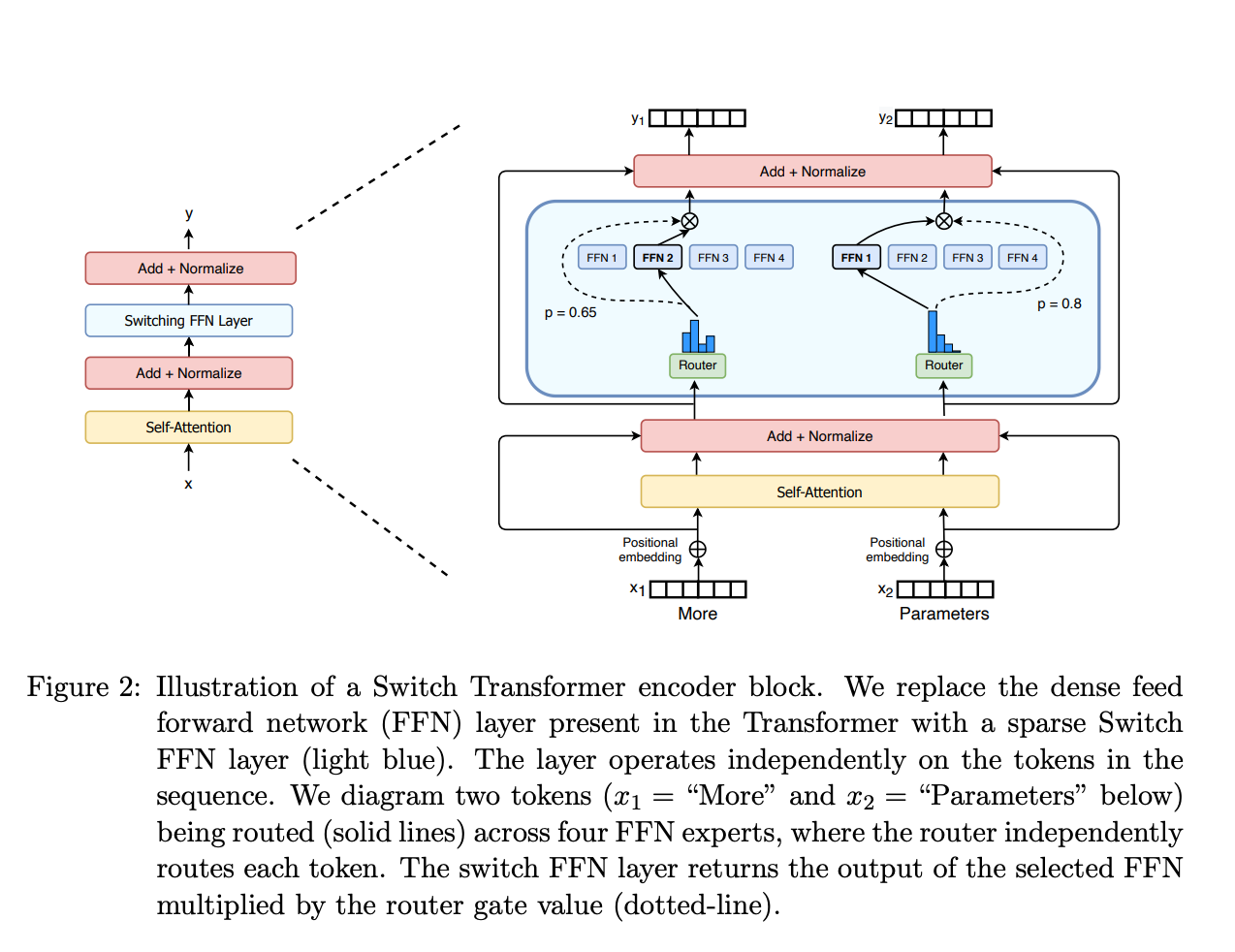

MoE layer from the [Switch Transformers paper](https://arxiv.org/abs/2101.03961)





MoE 어떻게 생겼어 ?



위에서 잠깐 언급했던 것처럼, MoE의 두 가지 핵심 구성 요소는 아래와 같습니다

1. Sparse MoE 레이어

• Dense FFN 레이어 대신 사용
• 여러 "전문가"(예: 8개)를 포함
• 실제로는 각 전문가가 FFN이지만, 더 복잡한 네트워크나 계층적 MoE도 가능

2. 게이트 네트워크/라우터

• 어떤 토큰을 어떤 전문가에게 보낼지 결정
• 예: "More" 토큰은 두 번째 전문가로, "Parameters" 토큰은 첫 번째 전문가로
• 하나의 토큰을 여러 전문가에게 보낼 수도 있음
  • 현대적인 MoE에서는 모든 전문가를 다 활용하기보다는, 게이트가 가장 점수가 높은 상위 K개의 전문가만 활성화(Top-K Routing)하도록 제한하는 경우가 많음
  • K값은 보통 1 또는 2가 많은데, K=1이면 구현이 단순하고 통신 비용이 줄어들지만 표현력이 떨어질 수 있고, K=2이면 전문가 두 개의 출력을 혼합하여 더 풍부한 표현이 가능하나 그만큼 약간의 추가 계산과 통신이 필요
• 학습 가능한 파라미터로 구성되어 전체 네트워크와 함께 사전 훈련됨



위 핵심 요소들을 하나씩 살펴 보도록 합시다



Sparse MoE 레이어

효과

• 표현력(capacity): 엄청나게 증가
• 필요 연산량: 거의 증가하지 않음
• 결과: 파라미터 수와 연산량의 분리 달성

예시

Switch Transformer 사례

• 전문가 수: 2048개
• 활성화: 1개만 선택
• 토큰당 연산: 1/2048 수준으로 감소
• 전체 모델: 1.6조 파라미터
• 실제 훈련 비용: 100억짜리 밀집 모델과 비슷

일반적인 계산 공식

MoE 레이어 계산량 = 밀집 모델 × (k/N)
- N: 전체 전문가 수
- k: 활성화되는 전문가 수

한계와 오버헤드

추가 비용 요소

• 게이트 연산: 선택적 계산을 위한 추가 연산
• 통신 비용: 선택된 출력들을 모으는 비용
• All-to-All 통신: 토큰을 해당 장비로 전송하는 통신

성능에 영향을 주는 요인

• 작은 배치: 통신 오버헤드가 커질 수 있음
• 해결책: 충분히 큰 배치로 병렬화 + 통신 최적화



Routing 방법론의 발전 (Top-K, Load Balancing 등)

MoE 역사에서 라우팅 전략은 계속 발전해왔으며, 대표적인 방법론은 다음과 같다:

• Top-K 토큰 라우팅 (Token Choice Routing):
  • 가장 전통적인 방식으로, 각 입력 토큰에 대해 게이트 확률이 높은 상위 K개의 전문가를 선택하는 방법이다research.google.
    • 앞서 설명한 대로 K=1 (Switch) 또는 K=2 (Shazeer, GLaM 등)가 주로 사용되며, 선택된 전문가들만 활성화됨
    • 토큰별 독립적으로 전문가를 고르다 보니, 단순 구현으로는 특정 전문가에 토큰이 쏠릴 위험이 있다. 이를 막기 위해 Shazeer (2017)은 Load Balancing Loss를 도입했다yuxi-liu-wired.github.io.
      • 이 보조 손실은 미니배치 내 각 전문가가 선택된 횟수(혹은 게이트 확률 합)가 고르게 되도록 유도하는 항으로, 전문가별 사용률의 분산을 줄이는 방향으로 작용한다
• 전문가 선택 라우팅 (Expert Choice Routing):
  • 2022년에 제안된 새로운 방법으로, 토큰이 전문가를 고르는 기존 방식을 뒤집어 전문가가 토큰을 선택하도록 설계된 알고리즘
  • 구글 Brain 팀의 Zhou 등은 각 전문가마다 정해진 처리 용량(예: 한 배치에서 최대 m개 토큰)을 두고, 게이트 점수가 높은 순으로 m개의 토큰을 그 전문가에게 할당하는 방법을 제시했다research.googleresearch.google.
    • 이렇게 하면 모든 전문가는 자신의 용량이 허용하는 만큼 토큰을 받게 되어 부하가 고르게 분산된다research.googleresearch.google.
    • 또한 중요하거나 어려운 토큰은 여러 전문가에게 중복 할당될 수도 있게 하여(동적 K 할당), 토큰 난이도에 따라 유연하게 처리한다research.googleresearch.google
  • 단점
    • 다만 구현이 복잡해지고, 토큰이 여러 전문가에 복제될 가능성이 있어 메모리 소모가 증가할 수 있음





Challenges

MoE를 실제 대규모 모델에 적용할 때는 몇 가지 고유한 난제들이 존재하며, 이를 해결하기 위한 다양한 기법들이 연구됨





• 전문가 불균형 및 “전문가 붕괴” 문제:
  • 문제 앞서 여러 차례 언급했듯이, 학습 과정에서 일부 전문가만 자주 선택되고 다른 전문가들은 거의 선택되지 않아 유효하게 학습되지 못하는 현상이 발생할 수 있다
    • 이렇게 되면 전체 모델 용량 중 상당 부분이 낭비되고, 소수 전문가에 과부하가 걸려 과적합 위험도 커진다
    • 해결 1 이 문제를 막기 위해 도입된 것이 Load Balancing(부하 균형) 기법이다. Shazeer 등의 연구는 Auxiliary Loss 두 개를 추가하여, (1) 모든 전문가의 사용 빈도가 균일해지고 (2) 게이트 확률의 분포가 고르게 퍼지도록 유도했다
    • 해결 2 최근에는 아예 학습 후에 활용도 낮은 전문가를 제거(Prune)하고 남은 전문가를 재훈련하는 방식으로 전문가 수를 줄여 모델을 간소화하는 후처리 기법도 연구되고 있음
• 학습 불안정성과 수렴 어려움:
  • 문제 1. MoE는 게이팅으로 인한 비선형 선택 때문에 학습이 자칫 불안정해지거나 초기에 수렴이 어려울 수 있다.
    • 예를 들어 게이트 출력이 한쪽으로 치우치면(한 전문가에 매우 높은 점수) 그에 대한 그라디언트가 매우 크게 발생하여 폭발적 경사나 수치상 불안정이 생길 수 있음
    • 해결 1 Fedus 등은 Switch Transformer 연구에서 이러한 현상을 막기 위해 Z-loss라는 항을 도입했는데, 이는 게이트 logits 값이 지나치게 크거나 작은 것을 막아주는 정규화 손실
      • 이로써 mixed-precision(bfloat16) 환경에서도 학습이 안정되었고, 실제 Switch Transformer는 FP32 대신 bfloat16으로 훈련하면서도 발산 없이 수렴할 수 있었닥호 함
    • 해결 2 학습 초기 워밍업(warm-up) 스텝을 길게 가져가거나, Gradient Clipping을 통해 각 배치의 게이트 gradient를 제한하는 등의 전처치가 쓰이기도 한다
  • 문제 2. 한편 Top-K 게이팅의 선택 연산은 미분 불가능하기 때문에, 학습 중에는 Softmax 확률 값을 사용하지만 역전파 시 선택되지 않은 전문가에는 gradient가 전혀 가지 않는다. 이로 인해 게이트 결정이 극단적으로 변화하면 loss 지형이 불규칙해질 수 있다
    • 해결 1 이를 완화하기 위해 Gumbel-Softmax 등의 기법으로 샘플링 기반의 부드러운 선택을 모사하거나(DSelect-k 참고), 학습 후반에는 게이트 출력의 변화폭을 줄이도록 **게이트 온도(temperature)**를 낮추는 등 스케줄 조정이 쓰이고 있음
• 통신 및 인프라 문제:
  • 문제 MoE의 성능을 제대로 내기 위해서는 분산 학습 인프라가 뒷받침되어야 한다. 수십~수백 개의 전문가를 여러 장비(GPU/TPU)에 나눠 배치하면, 토큰-전문가 매핑에 따라 매 스텝마다 cross-device 통신이 발생한다. 이 통신을 최적화하지 않으면 대기 시간이 커져서 실제 효율 이득을 상쇄할 수 있
    • 해결 1 이를 해결하기 위해 Google의 GShard는 XLA 컴파일러 수준에서 자동으로 올투올(All-to-All) 통신을 최적화해 주었
    • 해결 2 Microsoft DeepSpeed-MoE는 데이터 병렬, 모델 병렬, 전문가 병렬, 파이프라인 병렬, ZeRO-Offload 등 다각도의 병렬화 기법을 조합하여 512대 GPU로 3.5조 파라미터 MoE를 선형에 가깝게 스케일링



코드로 보기

FFN 동작

def ffn_forward(x):
    # x: [B, S, D] (Batch, Sequence, Dimension)

    # 모든 토큰에 동일한 변환 적용
    hidden = linear1(x)      # [B, S, D] -> [B, S, 4D]
    hidden = activation(hidden)
    output = linear2(hidden) # [B, S, 4D] -> [B, S, D]

    return output

파라미터 수	2 × d_model × d_ff
활성 파라미터	모든 파라미터 항상 사용
메모리 사용량	일정함
계산 복잡도	O(모든 토큰 × 모든 파라미터)
통신 오버헤드	없음



MoE 동작

def moe_forward(x):
    # x: [B, S, D]
    B, S, D = x.shape

    # 1. 토큰 단위로 재배열
    tokens = x.reshape(-1, D)  # [B*S, D]

    # 2. 게이팅: 각 토큰이 어느 전문가로 갈지 결정
    gate_logits = gate_network(tokens)  # [B*S, num_experts]
    gate_probs = softmax(gate_logits)

    # Top-1 게이팅 예시
    expert_ids = argmax(gate_probs)     # [B*S]
    expert_weights = max(gate_probs)    # [B*S]

    # 3. 토큰 디스패치
    dispatched_tokens = {}
    for expert_id in range(num_experts):
        mask = (expert_ids == expert_id)
        dispatched_tokens[expert_id] = tokens[mask]

    # 4. 전문가 실행 (병렬)
    expert_outputs = {}
    for expert_id, expert_tokens in dispatched_tokens.items():
        if len(expert_tokens) > 0:
            expert_outputs[expert_id] = experts[expert_id](expert_tokens)

    # 5. 결과 수집 및 결합
    output_tokens = torch.zeros_like(tokens)
    for expert_id, expert_output in expert_outputs.items():
        mask = (expert_ids == expert_id)
        weights = expert_weights[mask].unsqueeze(1)
        output_tokens[mask] = expert_output * weights

    # 6. 원래 형태로 복원
    output = output_tokens.reshape(B, S, D)
    return output



파라미터 수	num_experts × 2 × d_model × d_ff
활성 파라미터	top-k개 전문가만 사용
메모리 사용량	전체 파라미터만큼 필요하지만 계산은 일부만
계산 복잡도	O(모든 토큰 × (k/num_experts) × 파라미터)
통신 오버헤드	All-to-All 통신 필요





DeepSpeed 에서의 layer 구현 확인 ...

# Copyright (c) Microsoft Corporation.
# SPDX-License-Identifier: Apache-2.0

# DeepSpeed Team

from typing import Optional, Tuple

import torch
from torch import nn
from torch.nn import functional as F

from deepspeed.utils import groups, log_dist
from .experts import Experts
from .sharded_moe import MOELayer, TopKGate


class MoE(nn.Module):
    """Initialize an MoE layer.

    Arguments:
        hidden_size (int): the hidden dimension of the model, importantly this is also the input and output dimension.
        expert (nn.Module): the torch module that defines the expert (e.g., MLP, torch.linear).
        num_experts (int, optional): default=1, the total number of experts per layer.
        ep_size (int, optional): default=1, number of ranks in the expert parallel world or group.
        k (int, optional): default=1, top-k gating value, only supports k=1 or k=2.
        capacity_factor (float, optional): default=1.0, the capacity of the expert at training time.
        eval_capacity_factor (float, optional): default=1.0, the capacity of the expert at eval time.
        min_capacity (int, optional): default=4, the minimum capacity per expert regardless of the capacity_factor.
        use_residual (bool, optional): default=False, make this MoE layer a Residual MoE (https://arxiv.org/abs/2201.05596) layer.
        noisy_gate_policy (str, optional): default=None, noisy gate policy, valid options are 'Jitter', 'RSample' or 'None'.
        drop_tokens (bool, optional): default=True, whether to drop tokens - (setting to False is equivalent to infinite capacity).
        use_rts (bool, optional): default=True, whether to use Random Token Selection.
        use_tutel (bool, optional): default=False, whether to use Tutel optimizations (if installed).
        enable_expert_tensor_parallelism (bool, optional): default=False, whether to use tensor parallelism for experts
        top2_2nd_expert_sampling (bool, optional): default=True, whether to perform sampling for 2nd expert
    """

    def __init__(self,
                 hidden_size: int,
                 expert: nn.Module,
                 num_experts: int = 1,
                 ep_size: int = 1,
                 k: int = 1,
                 capacity_factor: float = 1.0,
                 eval_capacity_factor: float = 1.0,
                 min_capacity: int = 4,
                 use_residual: bool = False,
                 noisy_gate_policy: Optional[str] = None,
                 drop_tokens: bool = True,
                 use_rts: bool = True,
                 use_tutel: bool = False,
                 enable_expert_tensor_parallelism: bool = False,
                 top2_2nd_expert_sampling: bool = True) -> None:

        super(MoE, self).__init__()

        self.use_residual = use_residual
        self.enable_expert_tensor_parallelism = enable_expert_tensor_parallelism
        assert num_experts % ep_size == 0, f"Number of experts ({num_experts}) should be divisible by expert parallel size ({ep_size})"
        self.ep_size = ep_size
        self.expert_group_name = f"ep_size_{self.ep_size}"
        self.num_experts = num_experts
        self.num_local_experts = num_experts // self.ep_size

        log_dist(
            f'Creating MoE layer with num_experts: {num_experts} | num_local_experts: {self.num_local_experts} | expert_parallel_size: {self.ep_size}',
            [0])

        assert noisy_gate_policy is None or noisy_gate_policy in ['None', 'Jitter', 'RSample'], \
            'Unsupported noisy_gate_policy: ' + noisy_gate_policy

        experts = Experts(expert, self.num_local_experts, self.expert_group_name)
        self.deepspeed_moe = MOELayer(TopKGate(hidden_size, num_experts, k, capacity_factor, eval_capacity_factor,
                                               min_capacity, noisy_gate_policy, drop_tokens, use_rts, None,
                                               top2_2nd_expert_sampling),
                                      experts,
                                      self.expert_group_name,
                                      self.ep_size,
                                      self.num_local_experts,
                                      use_tutel=use_tutel)
        if self.use_residual:
            self.mlp = expert
            # coefficient is used for weighted sum of the output of expert and mlp
            self.coefficient = nn.Linear(hidden_size, 2)

    def set_deepspeed_parallelism(self, use_data_before_expert_parallel_: bool = False) -> None:
        self._create_process_groups(use_data_before_expert_parallel_=use_data_before_expert_parallel_)

    def _create_process_groups(self, use_data_before_expert_parallel_: bool = False) -> None:
        # Create process group for a layer if needed
        if self.expert_group_name not in groups._get_expert_parallel_group_dict():
            print(f"No existing process group found, creating a new group named: {self.expert_group_name}")
            if (groups.mpu is None) or (not self.enable_expert_tensor_parallelism):
                # Condition 1 - no groups.mpu means no tensor parallelism
                # Condition 2 - disabling expert tensor parallelism on purpose
                groups._create_expert_and_data_parallel(
                    self.ep_size, use_data_before_expert_parallel_=use_data_before_expert_parallel_)
            else:
                # expert tensor parallelism is enabled
                groups._create_expert_data_and_model_parallel(
                    self.ep_size, mpu=groups.mpu, use_data_before_expert_parallel_=use_data_before_expert_parallel_)
        # Set the group handle for the MOELayer (deepspeed_moe) object
        self.deepspeed_moe._set_ep_group(groups._get_expert_parallel_group(self.expert_group_name))

    def forward(self,
                hidden_states: torch.Tensor,
                used_token: Optional[torch.Tensor] = None) -> Tuple[torch.Tensor, torch.Tensor, torch.Tensor]:
        """ MoE forward

        Arguments:
            hidden_states (Tensor): input to the layer
            used_token (Tensor, optional): default: None, mask only used tokens

        Returns:
            A tuple including output, gate loss, and expert count.

            * output (Tensor): output of the model

            * l_aux (Tensor): gate loss value

            * exp_counts (Tensor): expert count
        """
        output = self.deepspeed_moe(hidden_states, used_token)
        if self.use_residual:
            # Residual MoE
            output_mlp = self.mlp(hidden_states)
            if isinstance(output_mlp, tuple):
                output_mlp = output_mlp[0]  # Ignore the bias term for now
            coef = self.coefficient(hidden_states)
            coef = F.softmax(coef, dim=-1)
            output = output * coef[..., 0:1] + output_mlp * coef[..., 1:]
        return output, self.deepspeed_moe.l_aux, self.deepspeed_moe.exp_counts
