시스템 프로그래밍 실습 8주차 : IPC

시스템 프로그래밍 실습 8주차 : IPC



[목차]

- IPC

- Open Files in Kernel

- I/O Redirection

- Pipes

   - Anonymous Pipe

   - Named Pipe (FIFOs)









IPC란?





IPC = Inter Process Communication!





- 프로세스들끼리 데이터를 주고 받는 기능

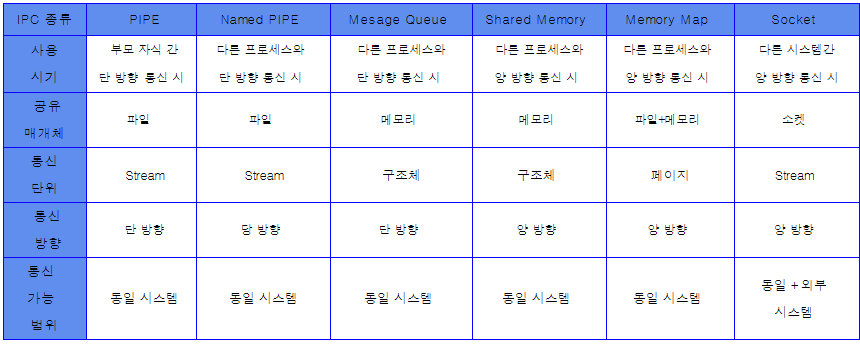

- IPC의 방법들

    1. signals (7주차)

    2. I/O Directions (3주차, 8주차)

    3. Anonymous Pipe (3주차, 8주차)

    4. Named Pipe (FIFO) (3주차, 8주차)

    5. Shared Memory, Message Queue, etc.









https://doitnow-man.tistory.com/110

[프로세스간 통신] IPC(inter process communication) 종류







Open Files in Kernel





* 사실 모든 것들은 file descriptor로 표현할 수 있다!

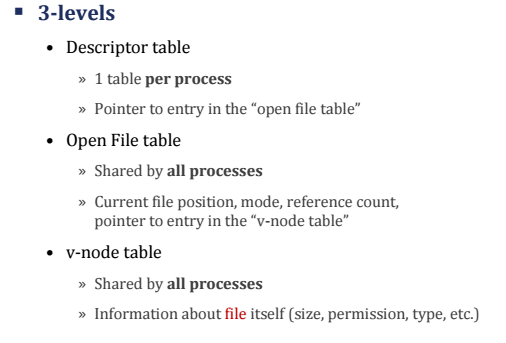

유닉스 커널에서는 파일 여는 것을 다음과 같은 3단계로 표현한다

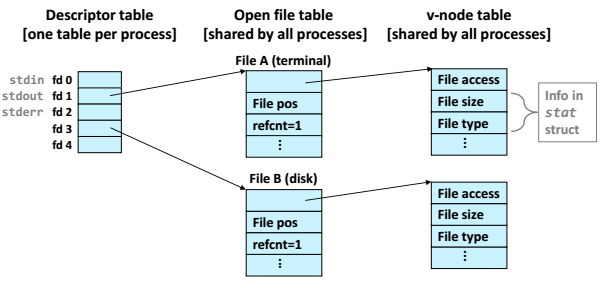

1) Descriptor table

   - 프로세스 당 하나의 테이블

   - open file table에 있는 entry를 가리킨다





2) Open File table

   - 모든 프로세스들에서 공유된다

   - v-node table에 있는 entry를 가리키며, 현재 파일 위치와 mode, reference count 등의 정보를 가지고 있다





3) v-node table

   - 모든 프로세스들에서 공유된다

   - 그 파일 자체에 대한 정보(size, permission, type, ....)를 가지고 있다

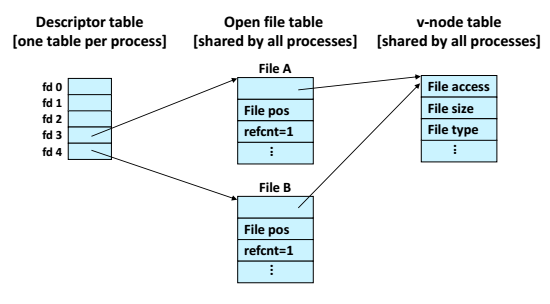

예시 1) Calling open( ) twice with the same filename / 하나의 프로세스에서 같은 파일 이름을 open()로 두번 불렀을 때







- 같은 파일을 두 번 열면 서로 다른 파일 디스크립터를 부여하고 서로 다른 파일 오프셋을 유지. 따라서 프로세스에서 파일 입출력은 open 함수로 연 작업을 구분하는 것이며 실제 물리적인 파일이 같은지는 구분하지 않는다

- 이 때 프로세스의 파일 디스크립터 테이블에는 각각의 파일 디스크립터를 부여하고 커널에서도 각각의 파일의 상태와 현재 작업 위치를 별도로 갖는다. 다만 이 둘은 같은 vnode를 참조!

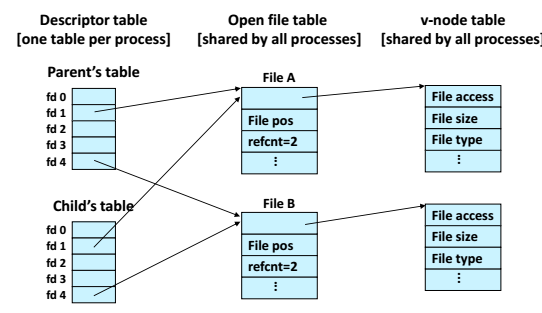

예시 2) Calling fork() / fork() 함수를 불렀을 때





- fork() 함수에 의해 프로세스가 부모 프로세스, 자식 프로세스 두 개가 된다. 이때 부모 프로세스와 자식 프로세스는 fork() 호출 시에 File Descriptor 를 공유하게 되며, 즉 자식 프로세스와 부모 프로세스가 같은 파이프를 가리킴







- 따라서 이 경우에는 결과값은 y가 출력될 것이다









https://ehclub.co.kr/1320

[리눅스/유닉스 시스템 프로그래밍] 파일 테이블과 파일 디스크립터 테이블

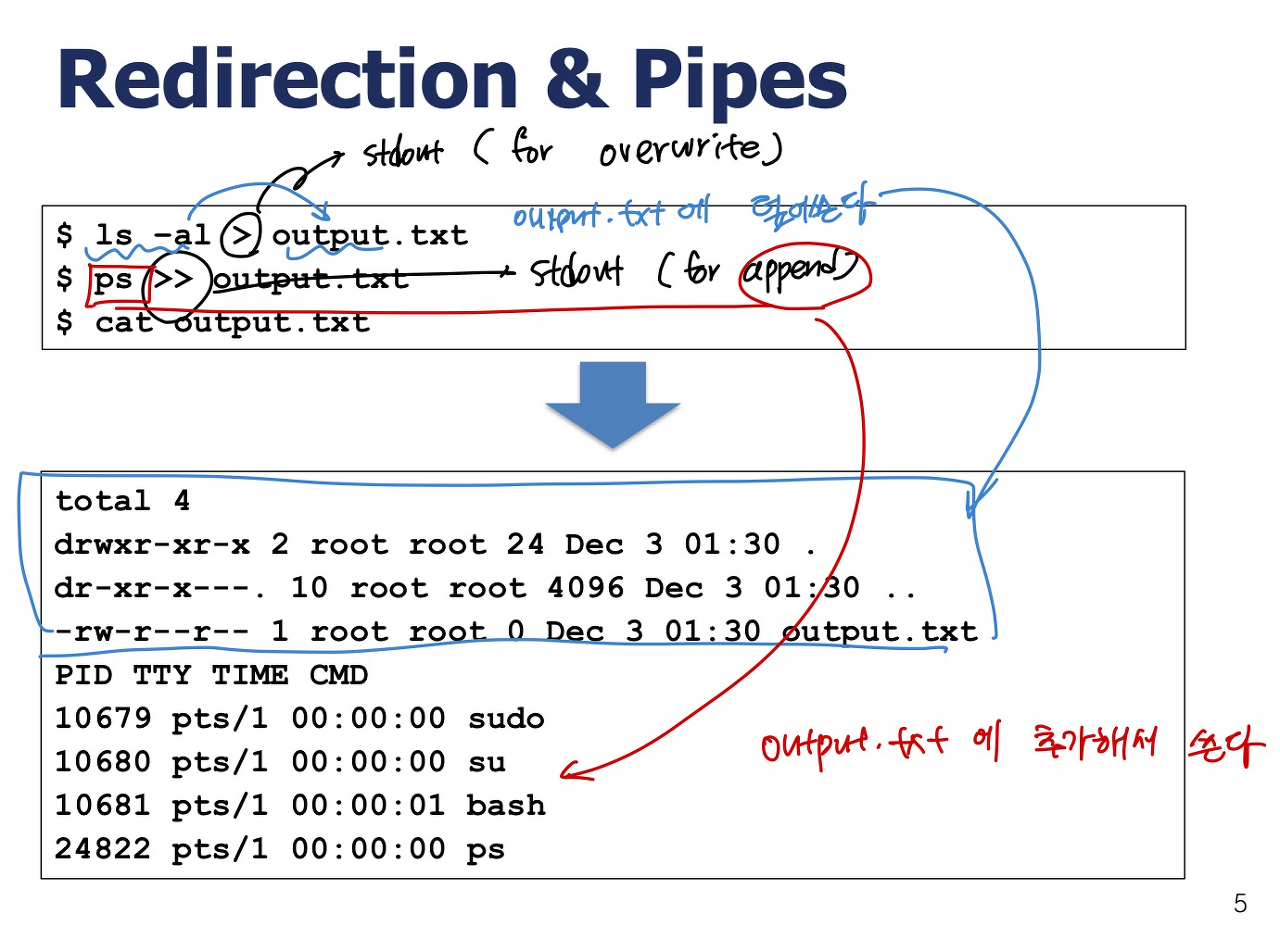

I/O Redirection





3주차에서도 한번 언급되었다! (https://asidefine.tistory.com/70)



간단하게 정리하자면, 표준 입력과 출력의 방향을 재지정한다. 즉, 모니터로 나와야하는 걸 파일로 지정할 수 있다!

                    ( = standard I/O를 파일들로 리다이렉트한다 )



ls > foo.txt

grep include < ex.c



   - > : redirect stdout for overwrite (create if not exist) : stdout 결과를 파일에 덮어쓴다

   - >> : redirect stdout for append : stdout 결과를 파일에 추가하여 쓴다

   - < : redirect stdin

   - 2> : redirect stderr





* dup2() 함수 = file descriptor 복제 함수 (이걸로 I/O direction을 구현할 수 있다)





#include <unistd.h>
int dup2(int fd, int fd2);



첫 번째 인자로 열려진 파일 디스크립터를 전달하고 두 번째 인자로 파일 디스크립터를 전달하면,

첫 번째 인자로 열려진 파일 디스크립터가 참조하는 파일 테이블 엔트리를 두 번째 전달한 파일 디스크립터도 참조.

만약 두 번째 인자로 전달한 파일 디스크립터가 열려진 파일 디스크립터일 때는 먼저 닫고 난 후에 복제.





예시 1)



#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <sys/stat.h>
#include <string.h>
#include <fcntl.h>

int main(int argc,char **argv)
{
    int fd = 0;
    if(argc != 2)
    {
        fprintf(stderr,"usage: %s [file name]\n",argv[0]);        return 1;
    }
    fd= open(argv[1],O_WRONLY|O_CREAT|O_TRUNC);
    if(fd == -1)
    {
      perror("failed open ");      return 1;
    }
    if(dup2(fd,STDOUT_FILENO) == -1)
    {
      perror("failed dup2");      return 1;
    }
    printf("Hello World\n");
    close(fd);
    return 0;
}



- dup2(fd, STDOUT_FILENO);를 호출한 후에 printf 함수를 호출하면 fd로 연 파일에 쓰여진다.









예시 2)



#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <sys/stat.h>
#include <string.h>
#include <fcntl.h>

int main(void){
        int fd1, ret;
        char message[32]={"STDERR from fd1\n"};

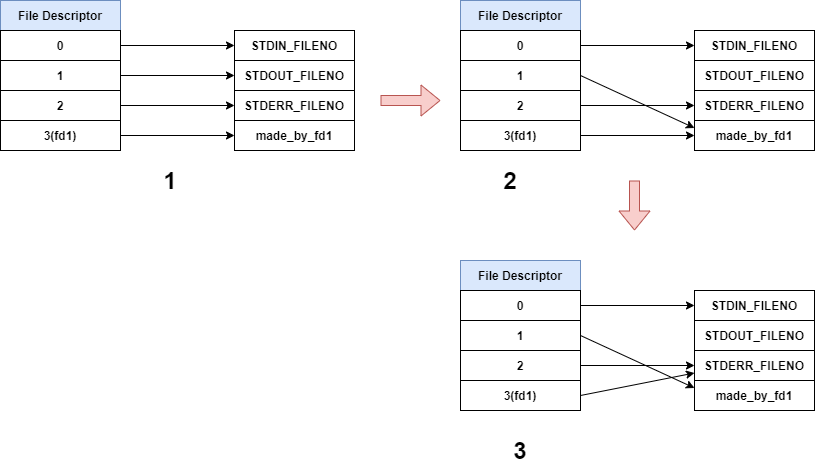

        //그림 1번
        fd1=open("made_by_fd1",O_RDWR|O_CREAT, S_IRUSR|S_IWUSR);
        if(fd1<0){
                printf("file open error\n");
                exit(0);
        }
        //표준 입출력으로 print됨
        printf("file open\n");

        //fd1의 파일 디스크립터가 명시한 STDOUT_FILENO의 파일 디스크립터로
        //복제됨,
        //그림 2번
        ret=dup2(fd1,STDOUT_FILENO);

        //fd1으로 출력됨
        printf("fd1 :%d, ret:%d\n",fd1,ret);

        //STDERR_FILENO 디스크립터가 명시된 fd1으로 복제됨
        //그림 3번
        ret=dup2(STDERR_FILENO,fd1);

        //fd1은 에러로 출력됨
        write(fd1,message,strlen(message));

        //stdout이 file로 써짐
        printf("printf를 썼지만 파일에 기록됨 \n");

        close(fd1);

}











- 우선 파일을 여는데 위의 예제와 같은 이름으로 파일을 엽니다. 그렇다면 fd1은 3이 되겠네요.



- dup2로 STDOUT_FILENO라는 파일 서술자를 명시된 fd1로 바꿔버립니다. dup2를 조금 더 쉽게 이해하려면 두 번째인자가 첫 번째 인자로 가리키는 화살표 방향이 바뀐다라고 이해하시면 됩니다. 그리고 dup2는 성공적으로 호출이 되면 두 번째 인자의 값을 반환합니다. 실패시 -1을 반환하므로 에러 처리는 필수인데 저는 귀찮아서 하지 않았습니다.



printf는 표준 출력인데 printf로 문자열을 출력한다면 fd1으로 출력하는 것과 같습니다. 그러니까 우리가 만든 파일로 출력이 되겠네요.



- 이제 fd1을 표준 에러로 redirect합니다. 방향을 바꿔버린다는 것이죠. 그렇게 되어 fd1으로 메시지를 출력하게 되면 표준 에러로 메시지를 출력하는 것과 같습니다.



$ gcc dup2_test.c
$ ./a.out
file open
STDERR from fd1

$ cat made_by_fd1
 fd1 :3, ret:1
# printf를 썼지만 파일에 기록됨

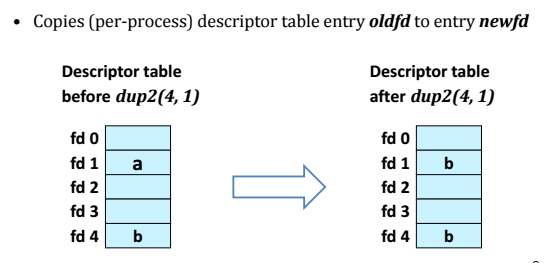

예시 3)

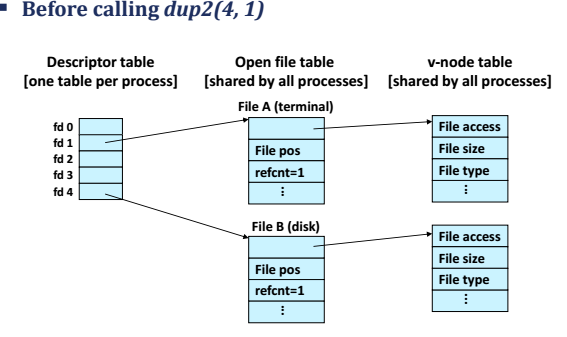

- dup2 호출 전

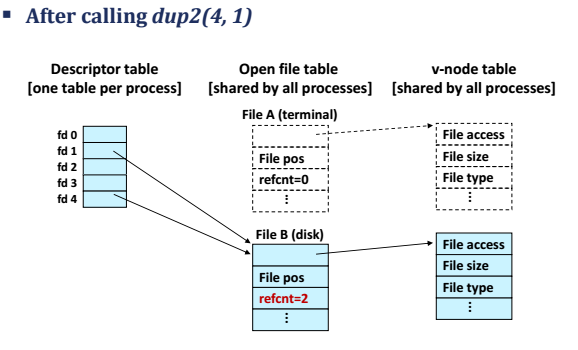

- dup2 호출 후









https://architectophile.tistory.com/10

[리눅스] 명령 실행 원리 3 : I/O 리다이렉션

https://reakwon.tistory.com/104

[리눅스] dup, dup2 설명 및 쉬운 사용법, 사용 예제(그림 포함)

https://sosal.kr/1114

Shell - Redirect 구현하기

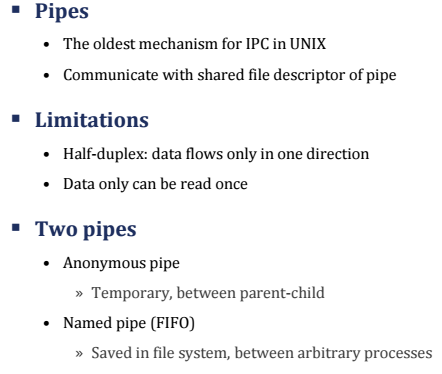

Pipe







* Pipe도 3주차에서도 한번 언급되었다! (https://asidefine.tistory.com/70)





 한 프로세스의 output을 다른 프로세스의 input으로 넣을 수 있다!

   $ cat test.txt | grep "a"

   -> test.txt의 내용을 화면에 보여주고, test.txt로부터 문자열 a가 있는 곳을 다 검색한다





- 여러 개의 프로세스가 공통으로 사용하는 임시공간

- 임시 공간은 실제로 파일 시스템에 생성되는 임시 파일

- 하나의 프로세스가 파이프에 쓰게 되면 다른 프로세스는 그 파이프에서 읽는 방식으로 쓰게 됨

- 파이프는 시스템 내부에서 관리하는 임시 파일을 이용하므로, 다른 IPC 기법 중 하나인 SIGNAL 과는 다르게 대용량의 메시지도 전송이 가능









Pipe에는 두 가지 종류가 있는데 Anonymous pipe와 Named pipe(=FIFO)가 그것이다!











Pipes - Anonymous Pipe



Anonymous pipe는 일시적이고, 부모 프로세스와 자식 프로세스 간의 IPC이라 할 수 있다







① 파이프는 입구와 출구의 개념이 없음

   - 방향성이 없기 때문에 자신이 쓴 메시지를 자신이 읽을 수 있음

   - 두 개의 프로세스가 통신할 때는 읽기전용 파이프와 쓰기 전용 파이프의 두 개의 파이프를 사용, 두 개의 파이프를 생성하고, 한쪽 파이프를 일부러 닫아 버리는 것

   - 파이프를 두 개 생성하여 하나의 방향으로만 갈 수 있도록 함 -> "pipe() 함수를 통해! "

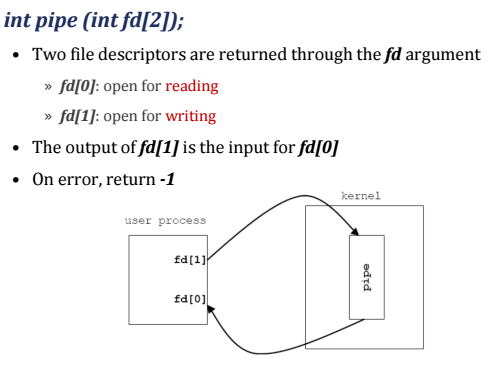

* pipe() 함수

   - pipe를 두 개 생성하여 하나는 읽기용 파이프 fd[0], 다른 하나는 쓰기용 파이프 fd[1]로 사용하기 위해 pipe() 함수를 사용한다!
   - 쓰기용 파이프 fd[1]의 output은 읽기용 파이프 fd[0]의 input이 된다!









② 파이프는 fork() 함수에 의해 복사 되지 않음

   - fork() 함수에 의해서 프로세스가 생성되면, 자식 프로세스는 부모가 사용하던 변수를 복사하게 됨

   - 파이프의 경우 복사되는 것이 아니라 File Descriptor 를 공유하게 되며, 즉 자식 프로세스와 부모 프로세스가 같은 파이프를 가리킴







③ 부모 자식프로세스 사이에서만 파이프를 사용 가능 (단점)

   - 파이프는 운영체제에서 임시로 생성되는 파일이고, 접근 가능한 방법은 File Descriptor(파일 디스크립터) 를 공유하는 방법만이 존재함

   - 익명의 파이프는 부모와 자식 프로세스만이 파일 디스크립터를 공유하므로 다른 프로세스는 파이프를 사용하여 통신이 불가능





※ Named PIPE 의 경우, 다른 프로세스도 지정한 이름으로 파일 디스크립터를 열수 있기 때문에, 부모 자식 프로세스 간이 아니더라도 사용할 수 있음

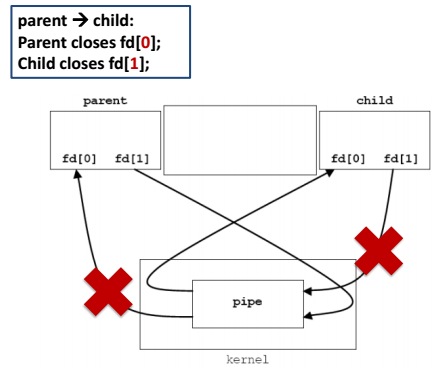

- 부모 프로세스에서 자식 프로세스로 보낼 때



위의 pipe 함수를 사용하여 생성한 fd[0]과 fd[1] 중,

부모는 자식에게 써서 줘야 하기 때문에 쓰기용 파이프 fd[1]를 이용하고, 읽기용 파이프 fd[0]을 닫는다

자식은 부모가 준 것을 읽어야 하기 때문에 읽기용 파이프 fd[0]를 이용하고, 쓰기용 파이프 fd[1]을 닫는다

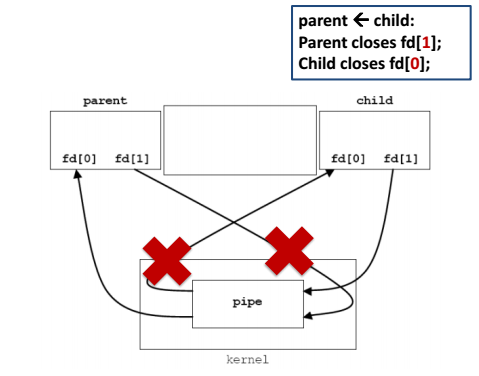

- 자식 프로세스에서 부모 프로세스로 보낼 때



위의 pipe 함수를 사용하여 생성한 fd[0]과 fd[1] 중,

부모는 자식이 준 것을 읽어야 하기 때문에 읽기용 파이프 fd[0]를 이용하고, 쓰기용 파이프 fd[1]을 닫는다

자식은 부모에게 써서 줘야 하기 때문에 쓰기용 파이프 fd[1]를 이용하고, 읽기용 파이프 fd[0]을 닫는다

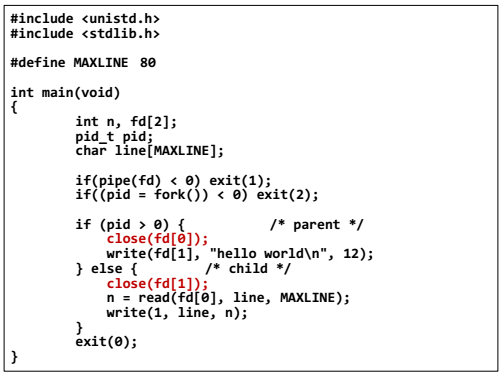

예시 1)





- 자식 프로세스에서 쓰기용 파이프 fd[1]를 닫고 부모 프로세스에선 읽기용 파이프 fd[0]을 닫았기 때문에, "부모가 쓴 것을 자식 프로세스에서 읽는" 코드라고 할 수 있다.







예시 2)



#include <stdio.h>
#include <unistd.h>
#include <string.h>
#include <sys/types.h>

int main(void) {
  int     fd[2], nbytes, rc = 0;
  pid_t   childpid;
  char    string[] = "Hello, world!\n";
  char    readbuffer[80];

  if ((rc = pipe(fd)) < 0) {
    printf("Creating Pipe is Error [%d]\n", rc);
  }

  if((childpid = fork()) == -1) {
    perror("fork");
    return 0;
  }

  if (childpid == 0) {
    /* 자식 프로세스는 Write할것이기에 Read FD는 닫아준다 */
    close(fd[0]);

    /* Pipe에 메시지 보내기 */
    write(fd[1], string, (strlen(string)+1));
    return 0;
  } else {
    /* 부모 프로세스는 Read할것이기에 Write FD는 닫아준다 */
    close(fd[1]);

    /* Pipe에서 메시지 읽기 */
    nbytes = read(fd[0], readbuffer, sizeof(readbuffer));
    printf("Received Parent string: %s [%d]", readbuffer, nbytes);
  }

  return 0;
}







예시 3)



#include <unistd.h>
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#define MAX_BUF 1024
#define READ 0
#define WRITE 1
int main(){
        int fdA[2],fdB[2];
        pid_t pid;
        char buf[MAX_BUF];
        int count=0;

        if(pipe(fdA) < 0){
                printf("pipe error\n");
                exit(1);
        }

        if(pipe(fdB) < 0){
                printf("pipe error\n");
                exit(1);
        }

        if((pid=fork())<0){
                printf("fork error\n");
                exit(1);
        }

        printf("\n");
        if(pid>0){ //parent process
                close(fdA[READ]);
                close(fdB[WRITE]);
                while(1){
                        sprintf(buf,"parent %d",count++);
                        write(fdA[WRITE],buf,MAX_BUF);
                        memset(buf,0,sizeof(buf));
                        read(fdB[READ],buf,MAX_BUF);
                        printf("parent got message : %s\n",buf);
                        sleep(1);
                }
        }else{  //child process
                close(fdA[WRITE]);
                close(fdB[READ]);
                count=100000;
                while(1){
                        sprintf(buf,"child %d",count++);
                        write(fdB[WRITE],buf,MAX_BUF);
                        memset(buf,0,sizeof(buf));
                        read(fdA[READ],buf,MAX_BUF);
                        printf("\tchild got message : %s\n",buf);
                        sleep(1);
                }
        }
        exit(0);
}





https://munsonghabnida.tistory.com/86

시스템프로그래밍 11주차



https://doitnow-man.tistory.com/121

[IPC] pipe 예제 코드



https://reakwon.tistory.com/80

[리눅스] 파이프(pipe) 개념과 예제



https://velog.io/@hidaehyunlee/minishell-5.-%ED%8C%8C%EC%9D%B4%ED%94%84Pipe-%EC%B2%98%EB%A6%AC

[minishell] 5. 파이프(Pipe) 처리



https://jihooyim1.gitbooks.io/unixbasic/content/contents/09.html

9. 파이프 · UNIXBasic





Pipes - Named Pipe (FIFOs)

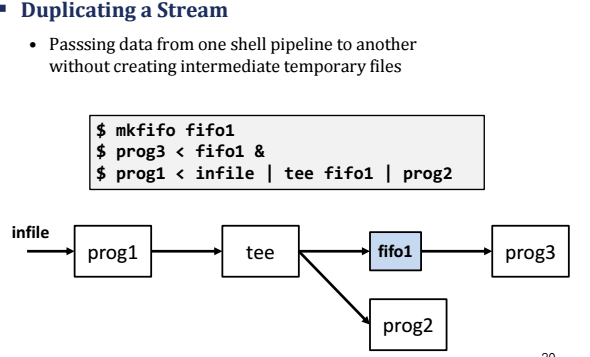

   - 리눅스에서는 Named PIPE 기법을 위해 FIFO 라는 특수 파일을 제공

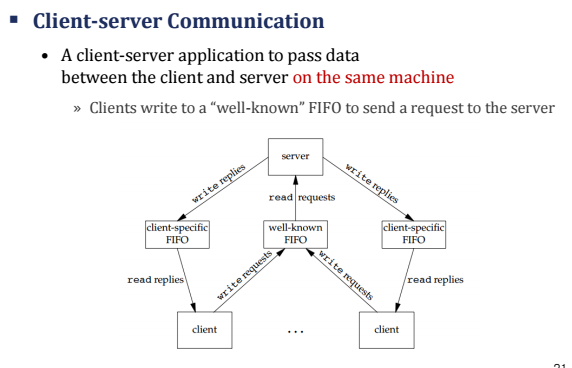

   - 부모-자식간이 아닌 독립적인 프로세스 간에 통신하기 위해서는 이름 있는 파이프 사용

   - FIFO로 사용할 특수파일을 명령이나 함수로 먼저 생성해야함

* 리눅스 파일 종류
   - 일반 파일 : 텍스트 바이너리 형태의 데이터를 저장하는 파일   - 특수 파일 : 데이터 전송, 장치 접근에 사용하는 파일(device file)   - 디렉터리 : 파일 저장 위치, 공간





   - 특수 파일로 생성되는 FIFO는 생성 방법에 차이는 있지만 PIPE와 거의 유사

   - 익명의 파이프는 따로 이름이 없는 통신 채널인데 비해서 FIFO 는 mkfifo() 함수에 의해 실제로 생성되는 특수 파일



* mknod나 mkfifo 명령으로 FIFO 파일 생성
    1) mknod 명령

    #include <sys/stat.h>
    int mknod(const char *path, mode_t mode, dev_t dev);
        - path : 특수 파일을 생성할 경로
        - mode : 특수 파일의 종류와 접근 권한 지정
        - dev : 블록/문자 장치 설정값

        - 개념 : FIFO 파일 / 특수 파일 생성
        - 형식
            mknod filename p
        - 성공 시 : 0 리턴
        - 실패 시 : -1 리턴

    ※ mode : 생성할 특수파일의 종류 지정
        - S_IFIFO : FIFO 특수 파일
        - S_IFCHAR : 문자장치 특수 파일
        - S_IFDIR : 디렉토리
        - S_IFDIR : 블록장치 특수파일
        - S_IFREG : 일반파일


   2) mkfifo명령

    #include <sys/tpyes.h>
    #include <sys/stat.h>
    int mkfifo(const char *pathname, mode_t mode)
       - const char *pathname : fifo파일이 생성될 경로를 지정한다. 일반 파일의 경로를 지정하는 것과 동일
        - mode_t mode : 생성 될fifo파일의 접근 권한을 지정한다.

       - 형식 및 예
            /usr/bin/mkfifi [-m mode] path....

        - path로 지정한 경로에 접근 권한을 지정해 FIFO 파일 생성
        - 성공 시 : 0 반환
        - 실패 시 : -1 반환

        ① mkfifo() 함수가 정상적으로 실행되면 인자로 넘긴 경로에 특수 파일로 FIFO 가 등록

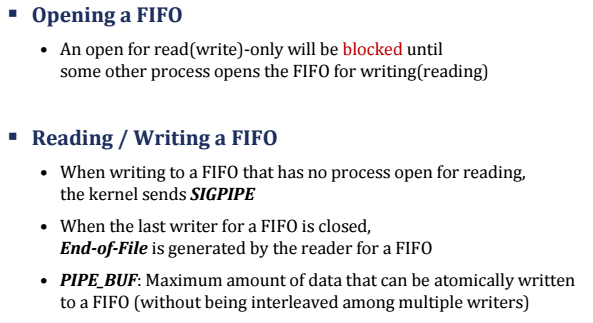

        ② 다른 프로세스는 일반 파일에서 사용하는 것처럼 FIFO를 사용 가능하지만 특정 프로세스가 FIFO를 쓰기용으로 열기 전까지는 다른 읽기용 개방은 블럭(Block) 됨





   - 어떤 프로세스라도 생성된 경로로 파일에 접근하여 다른 파일을 사용하듯 읽거나 쓰기가능

   - FIFO로 pipe와 마찬가지로 단방향 통신, 반드시 읽기전용(O_RDONLY), 쓰기 전용(O_WRONLY) 으로만 열어야 함 (읽기쓰기로는 열 수 X -> 그래도 최초 개방 시에는 읽기쓰기로 열어야 한다! )

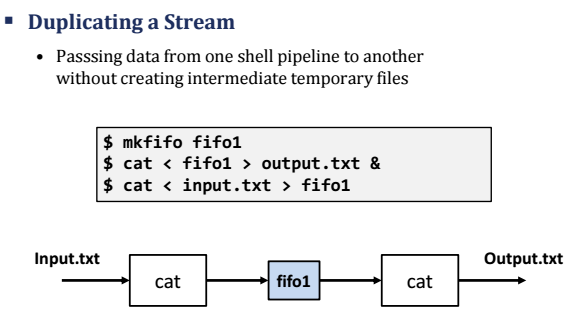

FIFOs 사용 방법!

















예시 1)



- client (writer) 코드



#include <fcntl.h>
#include <sys/stat.h>
#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>

#define MSG_SIZE 80
#define PIPENAME "./named_pipe_file"

int main(void) {
  char msg[MSG_SIZE];
  int fd;
  int nread, i;

  /* named pipe 열기, Write 전용으로 열기 */
  if ((fd = open(PIPENAME, O_WRONLY)) < 0) {
    printf("fail to open named pipe\n");
    return 0;
  }

  /* Data를 보낸다. */
  for (i = 0; i < 3; i++) {
    snprintf(msg, sizeof(msg), "Send Message[%i]", i);
    if ((nread = write(fd, msg, sizeof(msg))) < 0 ) {
      printf("fail to call write()\n");
      return 0;
    }
  }
  return 0;
}







- server (reader) 코드



#include <fcntl.h>
#include <sys/stat.h>
#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>


#define MSG_SIZE 80
#define PIPENAME "./named_pipe_file"

int main(void) {
  char msg[MSG_SIZE];
  int fd;
  int nread, rc;

  /* 기존에 named pipe가 있으면 삭제 */
  if (access(PIPENAME,F_OK) == 0) {
    unlink(PIPENAME);
  }

  /* named pipe 생성하기 */
  if ((rc = mkfifo(PIPENAME,0666)) < 0) {
    printf("fail to make named pipe\n");
    return 0;
  }

  /* named pipe 열기, Read Write가능 해야 한다 */
  if ((fd = open(PIPENAME, O_RDWR)) < 0) {
    printf("fail to open named pipe\n");
    return 0;
  }

  while (1) {
    if ((nread = read(fd, msg, sizeof(msg))) < 0 ) {
      printf("fail to call read()\n");
      return 0;
    }
    printf("recv: %s\n", msg);
  }
  return 0;
}











https://www.softprayog.in/programming/interprocess-communication-using-pipes-in-linux

Pipes in Linux - SoftPrayog

https://doitnow-man.tistory.com/120

[IPC] named pipe 예제 코드

https://unabated.tistory.com/entry/IPC-%EB%A6%AC%EB%88%85%EC%8A%A4-Named-PIPE-%EC%82%AC%EC%9A%A9%EB%B2%95-FIFO

IPC - 리눅스 Named PIPE 사용법 (FIFO)

https://tuxthink.blogspot.com/2012/02/inter-process-communication-using-named.html

Inter process communication using named pipes(FIFO) in linux

https://www.softprayog.in/programming/interprocess-communication-using-fifos-in-linux

FIFOs in Linux - SoftPrayog

http://cs.sookmyung.ac.kr/~chang/lecture/sp/chap13.pdf
